Q3.HMDI输出故障排查

问题背景

HDMI无输出，可能是由于输出未正确检查、选择错误的接口或分辨率及其他配置错误。

常见问题排查思路

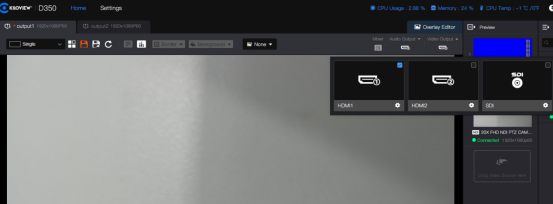

进入解码器的操作界面，找到输出源选择区域(如图例所示)，确认HDMI1、HDMI2及其他相应选项均已勾选，并确保所选的是拟使用的HDMI输出接口。

如果存在多于一个HDMI输出端口，请检查实际连接的物理端口是否与软件所选端口相符，以避免出现“连接一个端口却选择了两个端口”的情况。

分辨率配置兼容性检查

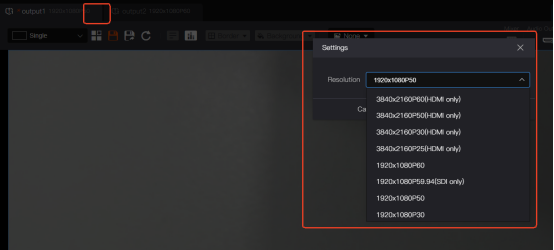

进入解码器分辨率设置菜单以查看当前选定的分辨率(例如:1920x1080P50等)

确认以下两点:

• 解码器本身便支持这种分辨率输出;与之相连的显示终端(显示器/电视机)若仅支持最大分辨率为1920x1080P60，且已设定为3840x2160P60(仅支持HDMI)时，则可能不会出现输出。
• 如果你对显示终端所支持的分辨率不确定，可以尝试切换至一种常见的分辨率(例如1920x1080P60、1920x1080P30)进行测试。如果输出得以恢复，则可逐步调整至合适的分辨率。

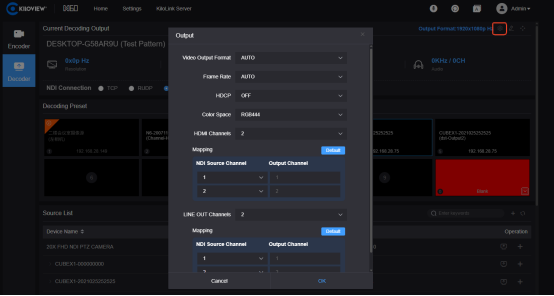

输出配置参数验证
输出配置中的参数错误(例如，视频输出格式、帧率、通道映射等)会导致没有HDMI输出

检查步骤:
视频输出格式:请确保视频输出格式已设置为“自动”(以让解码器自动适应显示设备)，或手动将其设定为与显示设备的格式相匹配(例如HDMI标准格式);如果显示设备为老旧设备，请尝试将其切换为与HDMI相兼容的低格式(如RGB444等，需根据设备支持情况进行调整)0
帧速率:将其设为“自动”模式，这样解码器便可自动同步显示端的帧速率;若您手动进行设置，则需确保显示端支持此帧速率，否则极易出现无输出或屏幕延迟的情况。
映射:检查HDMI通道与NDI源通道及输出通道之间的映射关系，点击“默认”以恢复默认映射设置，以避免因不正确的自定义映射导致信号错误输出至HDMI接口的情况发生。

硬件故障排除
在排除软件配置问题后，如果仍然没有HDMI输出，则需要检查硬件。

检查步骤
接口与线缆:更换HDMI线缆以检查线缆的损坏情况;插拔HDMI线缆，确保两端接口均牢固无松动或氧化现象;尝试更换显示器侧的HDMI输入端口，以排查显示器侧的接口故障。
解码器硬件:若因设备临时异常而导致无输出信号，则需重启解码器;若重启操作无效，请与设备制造商或售后服务机构联系，以检测解码器的HDMI输出模块是否存在硬件故障(例如接口电路受损等)。

通过上述步骤，您可以逐步排查解码器HDMI无输出问题，涵盖配置错误、兼容性不匹配和硬件故障等场景。
