Q3.N50和N60如何通过小屏幕查看IP的自动获取

问题背景

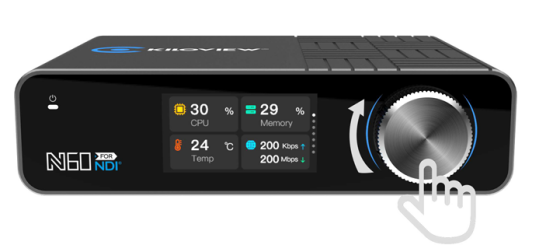

设备正面配备彩色LCD显示屏和旋钮，可通过硬件交互查看网络端口的IP地址。

常见问题排查思路

1. 电源开启就绪:设备已通电，等待LCD显示屏正常显示其内容。

2. 切换显示模块:

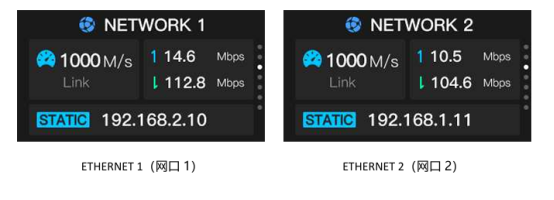

   旋转旋钮以切换显示屏，定位ETHERNET1(NIC1)或ETHERNET2(NIC2)模块(第3/4页显示网络状态相关内容)。



3. 逆时针旋转旋钮:上一页。

4. 顺时针旋转旋钮:下一页。

查看IP信息:
切换至相应的网络端口模块后，屏幕上将显示该网络端口的IP地址(例如，静态IP为STATIC192.168.X.X，或由DHCP分配的自动获取IP)。

滚轮旋钮功能说明

操作	功能
旋转旋钮(顺时针/逆时针)	切换显示模块(上一页/下一页)
按下旋钮配置	执行“确定”以访问模块并修改配

补充说明
如果您需要修改网络配置(例如DHCP开关、手动更改IP)，可以按下旋钮进入网络端口详情页面，然后根据需要调整后保存。

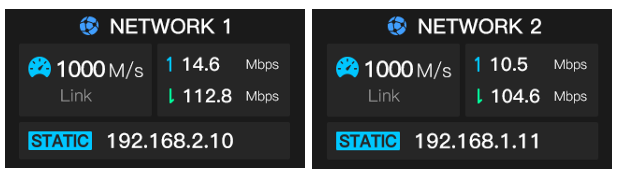

LCD显示屏的第三和第四页显示:设备当前的网络状态。

网络1/网络2：分别表示网络1和网络2的接口数据;

链路：它表示网络接口的带宽(千兆级)，右侧的上下箭头则指示实时的网络上行和下行速率;静态:它表示设备的静态IP地址。

在此页面，按下旋转轮可查看当前网络接口的详细信息，并支持配置NETWORK1的网络以及开启或关闭DHCP。

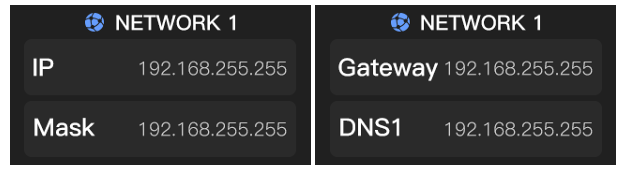

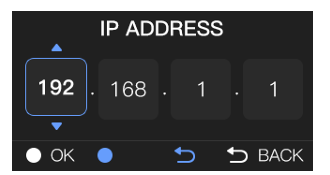

若需手动修改IP地址，请选择“IP”、“掩码”“网关”选项以分别进行修改。上下滚动以通过旋转滚动轮来调整IP地址的数量，然后按下滚动轮并选择“确定”以保存更改。
